寬幅型滾珠
直線導軌WE系列預壓力及潤滑方式
預壓力
(1) 預壓力定義

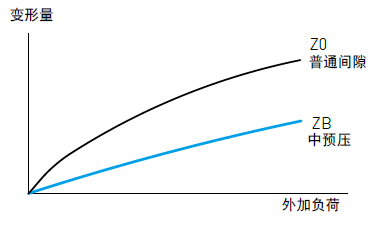

預壓力是預先給與鋼珠負荷力,亦即加大鋼珠直徑,利用鋼珠與珠道之間負向間隙給與預壓,此舉能提高,直線導軌的剛性及消除間隙;以上圖來解釋,提高預壓力可增加直線導軌剛性。但小規格建議選用輕預壓以下預壓,以避免因預壓選用過重降低其使用壽命。

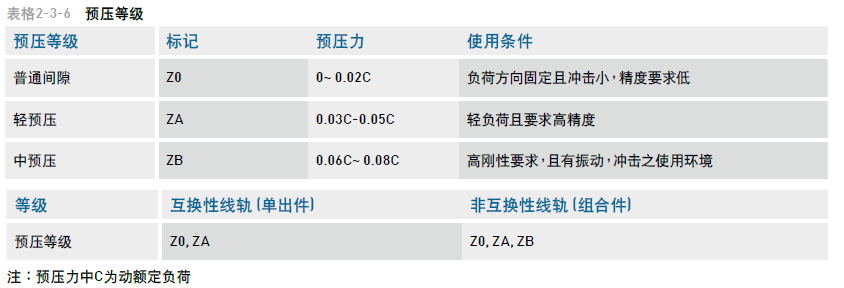

(2) 預壓等級
WE 系列直線導軌提供三種標準預壓,可依據用途選擇適當預壓力。
潤滑方式
(1) 潤滑油脂

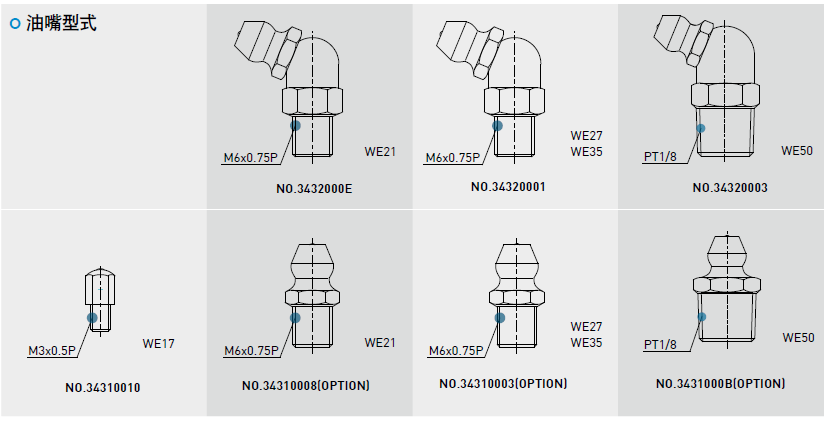

? 油嘴位置

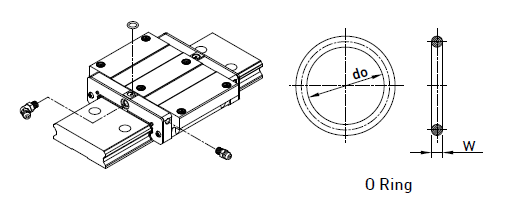

依客戶需要在滑塊前端或后端裝上油嘴以供手動打油,WE系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為直油嘴),提供側向打油,側向打油的位置建議在非側基準邊,但若有特殊需要亦可放在側基準邊??蛻羧缬猩鲜鰝认虼蛴托枨笳埮c我們聯絡。WE系列在端蓋頂端亦預留上油孔位置,客戶若欲從端蓋上方供油,須使用直徑0.8mm的金屬針以預熱的方式,在指定位置將上油孔穿通,再將密封環安裝于凹處即可,避免使用鉆頭穿通上油孔,碎屑有污染油道的危險。使用接管方式自動供潤滑油脂之直線導軌,則可依連接管型式選用安裝油管接頭。
潤滑頻率
每運行100km,或每3至6個月確認一次油脂。

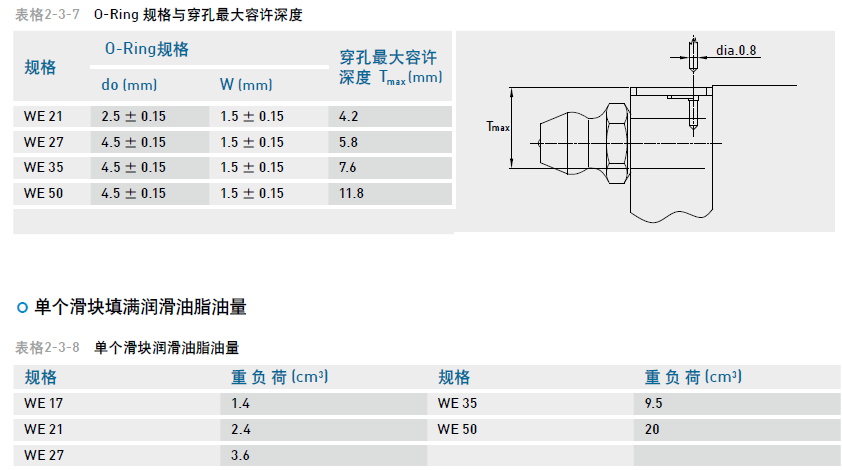

單個滑塊潤滑油脂油量
(2) 潤滑油
建議使用油黏滯力約為30~150cSt之潤滑油潤滑直線導軌,客戶可先跟我們說明需要使用油潤滑,出貨之直線導軌將不會封入潤滑油脂。
